XtendLan FO-DP1000-12-1 - optický kabel

Obj. č.: 65133
XtendLan FO-DP1000-12-1 - optický kabel, cívka 1000m, kulatý, průměr 3,7 mm, singlemode 9/125 µm, 12 vláken, LS0H opláštění, vlákna v primární ochraně 250 µm, vedena středem a obalena kevlarem. (obj. č.: 65133)
Cena bez DPH:
14 520,00 Kč
Cena s DPH:
17 569,20 Kč
Skladová dostupnost:
na objednávku
Záruka:
24 měsíců
Porovnání
  • XtendLan FO-DP1000-12-1 - optický kabel
    1000m

XtendLan FO-DP1000-12-1 - optický kabel

Ohebný optický kabel pro koncové rozvody. Cívka 1000m. Standard G.657.A, kulatý, průměr 3,7 mm, singlemode 9/125 µm, 12 vláken, LS0H opláštění, vlákna v primární ochraně 250 µm, vedena středem a obalena kevlarem. Kabel možno instalovat s velmi malým poloměrem ohybu, nízká hmotnost (13,2 g/m) při solidní pevnosti v tahu 1000 N, cívka 1 km (15,2 kg) s konektory, barva černá. Optický kabel pro koncová vedení s optickým vláknem G.657 kterému nevadí velmi malý poloměr ohybu. Kabel je určen pro zakončení vedení, nechráněnou venkovní instalaci a převěsy až do 50 m.



XtendLan FO-DP1000-12-1 - optický kabel
Počet optických vláken 12
Typ vlákna 9/125 µm, dle ITU-G.657.A, splňuje požadavky G.652.d
Primární ochrana 250 µm
Tahová ochrana kevlar
Třída reakce na oheň Eca
Vnější plášť UV stabilní LS0H
Standardně v černé barvě. Při objednání možno vybrat jinou barvu.
Optické vlastnosti
MFD na 1310 nm 8,8 µm
Vlnová délka s nulovou disperzí 1300-1324 nm
Útlumy na 1310 nm do 0,4 dB/km, na 1550 nm do 0,3 dB/km
Mezní vlnová délka do 1260 nm
PMD do 0,104 ps/km^1/2
Typický útlum při svaření na vlákno G.652 méně než 0,05 dB
Útlum ohybem vlákna na 1550 nm (1 otáčka, 7,5 mm poloměr) 0,13 dB
na 1625 nm (1 otáčka, 7,5 mm poloměr) 0,34 dB
na 1550 nm (1 otáčka, 10 mm poloměr) 0,02 dB
na 1625 nm (1 otáčka, 10 mm poloměr) 0,06 dB
na 1550 nm (10 otáček, 15 mm poloměr) 0,01 dB
na 1625 nm (10 otáček, 15 mm poloměr) 0,02 dB
Mechanické vlastnosti
Průměr kabelu 3,6 mm +/- 0,1 mm, tloušťka pláště 0,65 mm
Minimální poloměr 12 mm pro kabel, vlastní vlákno možno ohnout s poloměrem 15 mm pro splnění norem pro G.657.d, 7,5 mm pro splnění normy G.652.b
Hmotnost 13,2 kg/km
Garantovaná tahová zátěž krátkodobá 1000 N
Odolnost proti tlaku krátkodobá 500 N/100 mm2
Pracovní teplota -40 až +85 °C
Teplota při pokládce 0 až +85 °C
Balení
Cívka 1000 m
Hmotnost s kabelem 14 kg

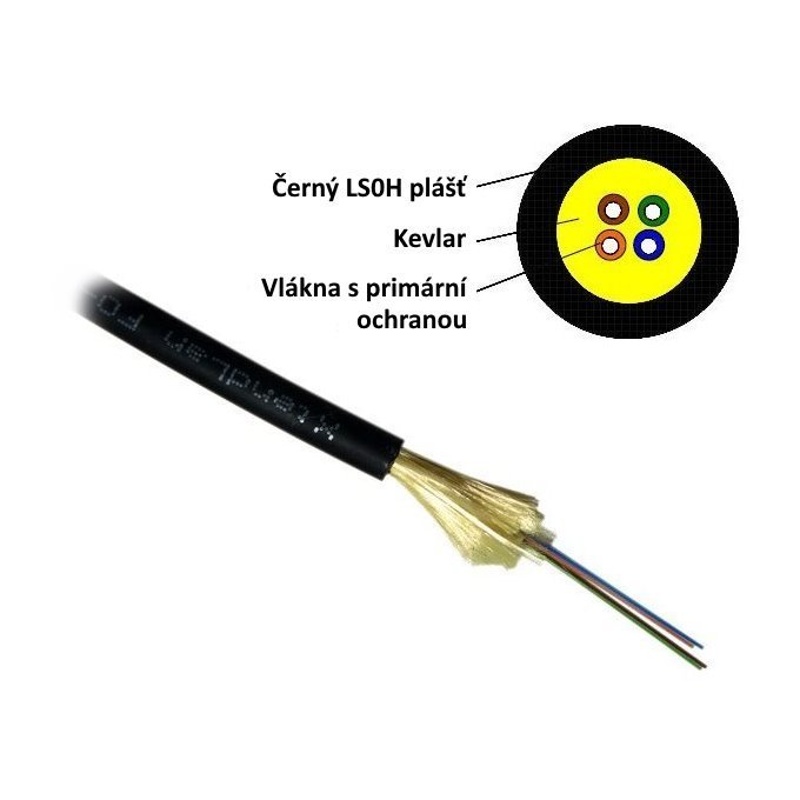

Konstrukce
Ochrana Vlákna vedena středem kabelu, jsou chráněna 0,25 mm primární ochranou. Opletení z kevlaru a vnější LS0H plášť.



Objednací číslo: 65 133
