KIT PROTECO Leader 4-1 - Pohon brány - Sada pro 1 křídlo do 2.7m

Obj. č.: 72002
KIT PROTECO Leader 4-1 - pohon pro 1 křídlo brány do délky křídla brány 2.7m a hmotnosti 250kg obsahuje 1 pohon Leader (levý nebo pravý), držák motoru i pístu, rozběhový kondenzátor, řídící jednotku Q 60AR s přijímačem dálkového ovládání, maják Profesional 24V, fotobuňky RF 36, dálkový ovládač HIT 3, venkovní box s napájecím transformátorem (obj. č.: 72002)
Cena bez DPH:
12 590,00 Kč
Cena s DPH:
15 233,90 Kč
Skladová dostupnost:
na objednávku
Záruka:
24 měsíců

PROTECO KIT LEADER 4-1

Sada pro bránu do 2.7m délky



Akční sada jednoho pístového pohonu a doplňků na dálkové ovládání pro kompletní montáž na jednokřídlovou bránu do max. 2.7m délky křídla. Tato kompletní sada je úplná a není nutné pro bezpečnou a bezproblémovou montáž dokupovat další doplňky. Sada je sestavena z velmi kvalitního pohonu Leader s antikorovým pístem se šroubovicí. Tento pohon je bezproblémově funkční jak letních horkých měsících, tak i v extrémních mrazivých podmínkách. Řídící elektroniku lze naprogramovat až 20 různými parametry.

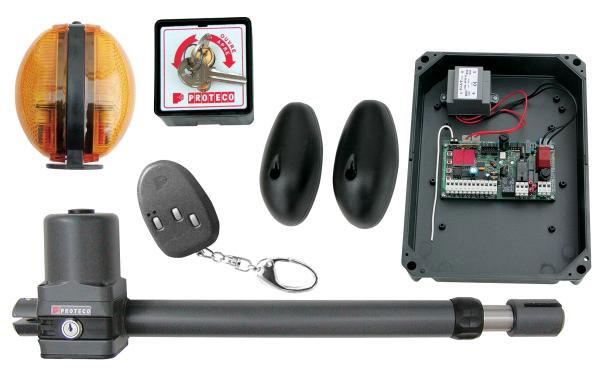

SADA obsahuje

  • velmi kvalitní a silný motor Leader 4
  • 2 klíče na odblokování převodovky v případě výpadku el. energie
  • držáky motoru i pístu
  • rozběhový kondenzátor
  • řídící jednotku Q 60AR s programovacím režimem a přijímačem dálkového ovládání 433.92MHz
  • maják Profesional 24V
  • klíčový spínač RS 15
  • pár ochranných fotobuněk RF 36
  • 1x dálkový ovládač HIT 3 s 3 kanálovým ovládáním - můžou se ovládat až 3 různá vrata nebo brány apod.
  • podrobný návod na montáž pohonu zapojení a programování řídící elektroniky



Řídící jednotka Q 60AR



  • programování dálkových ovladačů (HIT 3 nebo TX 4334) do režinu otevření brány, nebo jenom otevření křídla pro průchod
  • doba běhu motoru
  • regulace síly pohonu
  • doba redukovaného (zpomaleného) chodu pohonu
  • doba předsazení jednoho pohonu nebo opožděné otevření
  • povolení automativkého režimu zavření brány
  • nastavení času automatického uzavření
  • doba částečného průchodu
  • síla motoru při redukovaném chodu
  • povolení a nastavení délky dovíracího rázu
  • povolení el. zámku
  • povolení signalizace předem
  • testy motorů a fotobuněk a další programovatelné režimy



Vlastnosti



  • Napájení 230V/50Hz
  • příkon 1 pohonu 280W
  • frekvence přijímače 433.92MHz
  • dosah vysílače cca 30 - 50m ( možnost prodloužení dosahu s anténou ANT 400)
  • použití pro maximálmí délku jednoho křídla 2.7m
  • délka vysunutí šroubového pístu 310mm
  • délka pohonu při zajetém pístu - 822mm, při vyjetém 1132mm
  • čas otevření 90° za 21 sekund
  • otáčky motoru 1400ot./min.
  • max. tažná síla 2800N
  • pracovní teplota -35°C až 80°C
  • maximální úhel otevření 115°
  • hmotnost jednoho pohonu 4.8kg
  • hmotnost celé sady 8.2kg



Poznámka



Pohon otevírá bránu na stranu na které je pohon nainstalován.
Pokud budete chtít otevírat bránu ven, je zapotřebí vyrobení speciálních mechanických úchytů T dle montážního návodu. Systém umožňuje přiřazení libovolného počtu dálkových ovladačů TX Angie, HIT 3, TX 4334? TX 312 nebo TX 3.



Objednací číslo: 72 002
