KIT PROTECO Leader 4 - Pohon brány - Sada pro 2 křídla do 6m

Obj. č.: 72004
KIT PROTECO Leader 4 - pohon pro 2 křídla brány do celkové délky brány 6m a hmotnosti 250kg obsahuje 2 pohony Leader (levý a pravý), držáky motorů i pístů, rozběhový kondenzátor, řídící jednotku Q 80A s přijímačem dálkového ovládání, maják LUCE, fotobuňky RF 40, dálkový ovládač TX Angie, venkovní box s napájecím transformátorem (obj. č.: 72004)
Cena bez DPH:
13 690,00 Kč
Cena s DPH:
16 564,90 Kč
Skladová dostupnost:
na objednávku
Záruka:
24 měsíců

PROTECO KIT LEADER 4

Sada pro bránu do 6m délky



Akční sada dvou uzavřených pístových pohonů a doplňků na dálkové ovládání pro kompletní montáž na křídlovou bránu do max. 6m délky obou křídel do hmotnosti 250kg na jedno křídlo. Tato kompletní sada je úplná a není nutné pro bezpečnou a bezproblémovou montáž dokupovat další doplňky. Sada je sestavena z pohonů LEADER s antikorovým pístem se šroubovicí. Tyto motory jsou bezproblémově funkční jak v letních horkých měsících, tak i v extrémních mrazivých podmínkách a netrpí zanášením šroubovice. Novou řídící elektroniku Q 80A dodávanou v sadě, lze naprogramovat pohony až 20 různými parametry a funkcí.

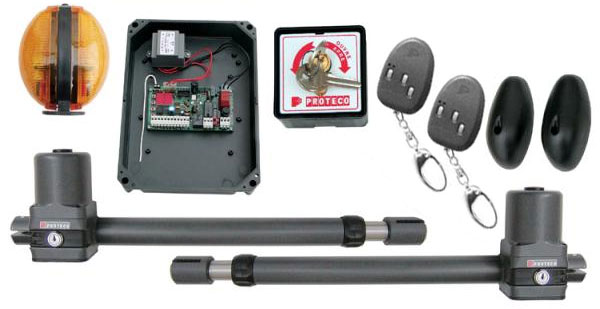

SADA obsahuje

  • Dva silné motory Leader 4 s klíčem pro odblokování převodovky v případě výpadku el. energie
  • držáky motorů i pístů
  • rozběhový kondenzátor 8µF
  • novou řídící jednotku Q 80A s programovacím režimem a přijímačem dálkového ovládání na frekvenci 433.92MHz
  • maják LUCE
  • pár ochranných fotobuněk RF 40
  • 2x dálkový ovládač TX Angie se čtyřkanálovým ovládáním - můžou se ovládat až 4 různá vrata nebo brány Proteco apod.
  • podrobný návod na montáž pohonu zapojení a programování řídící elektroniky



Řídící jednotka Q 80A



  • přijímač pro programování dálkových ovladačů (HIT 3 nebo TX 4334, TX 312, TX3) do režimu otevření brány, nebo jenom otevření křídla pro průchod
  • doba běhu motoru 1 a 2
  • regulace síly pohonu
  • doba redukovaného (zpomaleného) chodu pohonu
  • doba předsazení jednoho pohonu nebo opožděné otevření
  • povolení automatického režimu zavření brány
  • nastavení času automatického uzavření
  • doba částečného průchodu
  • síla motoru při redukovaném chodu
  • povolení a nastavení délky dovíracího rázu
  • povolení el. zámku
  • povolení signalizace předem
  • testy motorů a fotobuněk a další programovatelné režimy



Vlastnosti



  • Napájení 230V/50Hz
  • příkon 1 pohonu 280W
  • frekvence přijímače 433.92MHz
  • dosah vysílače cca 20 - 50m ( možnost prodloužení dosahu s anténou ANT 400)
  • použití pro maximální délku jednoho křídla 3m
  • velikost dvoukřídlé brány do 6 m
  • délka vysunutí šroubového pístu 420mm
  • délka pohonu při zajetém pístu - 760mm, při vyjetém 1180mm
  • čas otevření 90° za 16 sekund
  • otáčky motoru 1400 ot./min.
  • max. tažná síla 3000N
  • pracovní teplota -35°C až 55°C
  • maximální úhel otevření 115°
  • hmotnost celé sady 13.6kg.



Poznámka

Pohon otevírá bránu na stranu na které je pohon nainstalován.
Pokud budete chtít otevírat bránu ven, je zapotřebí vyrobení speciálních mechanických úchytů T dle montážního návodu. Systém umožňuje přiřazení libovolného počtu dálkových ovladačů TX Angie, HIT 3, TX 4334? TX 312 nebo TX 3.



Objednací číslo: 72 004
