AHD/TVI video balun UTP-HDAP4501 - aktivní sada

Obj. č.: 61537
AHD a HD-TVI aktivní balun UTP-HDAP4501 - sada pro přenos AHD, TVI, CVI i CVBS signálu přes UTP kabel až na vzdálenost 500m ve vysokém rozlišení. Podporuje rozlišení 8MPix, 5MPix, 4MPix, 3MPix, 1080P, 720P, D1, CIF (obj. č.: 61537)
Cena bez DPH:
Na dotaz
Skladová dostupnost:
Prodej ukončen
Záruka:
24 měsíců
Porovnání

UTP kabel CAT5e 4P Cu, balení 100m

UTP kabel CAT5e 4P Cu, 4 × 2 × 0.5, balení po 100 m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60189)
Obj. č.: 60189
skladem: 4 ks
1 148,00 Kč 1 389,08 Kč s DPH

Venkovní UTP kabel CAT5e 4P Cu, balení 305m

Venkovní UTP kabel CAT5e 4P Cu, 4x2x0.5, balení po 305m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60197)
Obj. č.: 60197
skladem: 8 ks
3 407,00 Kč 4 122,47 Kč s DPH

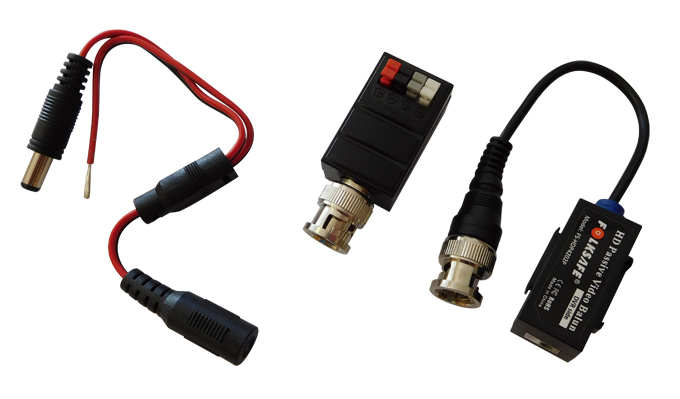

UTP-HDAP4501 - sada - aktivní vysílač + pasivní přijímač pro přenos AHD, HD-TVI a analogového videa a napájení přes UTP kabel



Vlastnosti



  • Sada - Aktivní vysílač + pasivní přijímač
  • Přenos přes UTP Cat5e ⁄ Cat6 v reálném čase
  • Napájení balunu na straně kamery
  • Kompatibilní s AHD / TVI / CVI a analogovými kamerami
  • Až 500m pro AHD kamery 720p
  • Až 360m pro AHD kamery 1080p
  • Až 300m pro AHD kamery 3MPix
  • Až 250m pro AHD kamery 4MPix
  • Až 250m pro AHD kamery 5MPix
  • Až 250m pro AHD kamery 8MPix
  • Až 320m pro TVI kamery 720p
  • Až 320m pro TVI kamery 1080p
  • Až 300m pro TVI kamery 3MPix
  • Až 300m pro TVI kamery 4MPix
  • Až 300m pro TVI kamery 5MPix
  • Až 200m pro TVI kamery 8MPix
  • Až 450m pro CVI kamery 720p
  • Až 360m pro CVI kamery 1080p
  • Až 280m pro CVI kamery 4MPix
  • Až 200m pro CVI kamery 8MPix
  • Až 600m pro CVBS kamery
  • Integrovaná přepěťová ochrana TVS - Transient Voltage Suppressor
  • Anti statický design
  • Ochrana před bleskem
  • 60 dB ochrana proti přeslechům
  • ABS plastové pouzdro



FS-HDAP4501 - jednokanálová aktivní sada videobalunů
Typ výrobku Jednokanálový aktivní VideoBalun vysílač + Pasivní VideoBalun přijímač
Video
Podporovaný Video Formát HD-TVI, CVI, AHD a CVBS
Pracovní frekvence Šířka pásma: 205MHz(-3db)
Impedance BNC 75Ω, UTP 100Ω
Kabeláž
Propojovací kabel jeden pár nestíněného stáčeného kabelu (UTP) pro každý videosignál - 24-16 AWG (0.5 - 1.31mm)
Kategorie kabelu UTP cat 5e/6
Impedance 100 ± 20Ω
ochrana proti zemním smyčkám 30.5Ω na 1,000ft (10Ω na 100m)
Útlum 18 pF/ft maximálně (59 pF/m maximálně)
Napájení
Napájecí zdroj 12 VDC napájecí adaptér (není součástí dodávky převodníku)
Spotřeba <120mW
Konektory
Video vstup BNC konektor - samec
Video výstup Push-pin terminal konektor pro UTP cat 5e/6
Ochrany
Antistatická ochrana Ano
Video vstup 1KV (differential mode), 2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
Video výstup 2KV (common mode), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
MTBF - střední doba výskytu poruch 20 000 hodin
Kryt
Materiál ABS plast
Barva Černá
Rozměry(D × Š × V) 60 × 30 × 24.5mm( bez BNC konektoru )
Váha 48g
Provozní podmínky
Provozní teplota -5°C ~ 45°C
Provozní vlhkost 0 ~ 95% (bez kondenzace)
Skladovací tepota -45°C ~ 85°C



Aktivní vysílač + pasivní přijímač
Rozlišení 720p 1080p 3MPix 4MPix 5MPix 8MPix
AHD 500m 360m 300m 250m 250m 250m
TVI 320m 320m 300m 300m 300m 200m
CVI 450m 360m - 280m - 250m



Objednací číslo: 61 537
