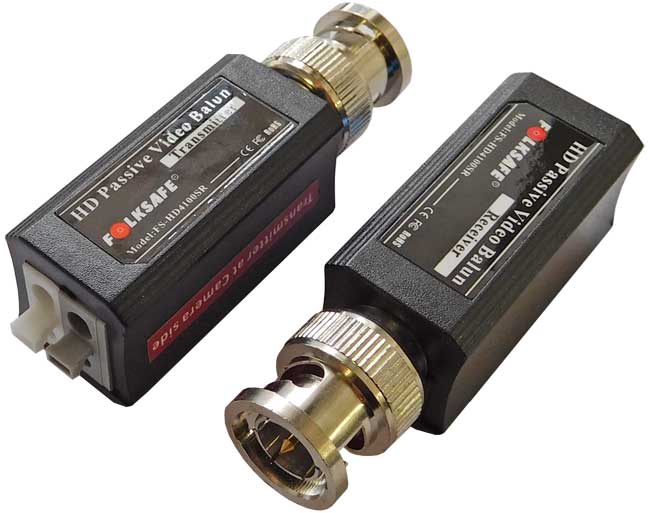

AHD-TVI video balun UTP-HDP4100 - pasivní sada

Obj. č.: 61132
AHD a HD-TVI balun UTP-HDP4100 - pasivní sada pro přenos AHD, TVI, CVI i CVBS signálu přes UTP kabel až na vzdálenost 250m ve vysokém rozlišení. Podporuje rozlišení 8MPix, 5MPix, 4MPix, 3MPix, 1080P, 720P, D1, CIF (obj. č.: 61132)
Cena bez DPH:
161,00 Kč
Cena s DPH:
194,81 Kč
Skladová dostupnost:
Varnsdorf: 33 ks
Záruka:
24 měsíců
Porovnání

UTP kabel CAT5e 4P Cu, balení 100m

UTP kabel CAT5e 4P Cu, 4 × 2 × 0.5, balení po 100 m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60189)
Obj. č.: 60189
skladem: 4 ks
1 148,00 Kč 1 389,08 Kč s DPH

Venkovní UTP kabel CAT5e 4P Cu, balení 305m

Venkovní UTP kabel CAT5e 4P Cu, 4x2x0.5, balení po 305m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60197)
Obj. č.: 60197
skladem: 6 ks
3 407,00 Kč 4 122,47 Kč s DPH

UTP-HDP4100 - pasivní sada pro přenos AHD, HD-TVI a analogového signálu přes UTP kabel



Vlastnosti



  • Přenos přes UTP Cat5e / Cat6 v reálném čase
  • Nevyžaduje napájení
  • Kompatibilní s HD TVI, AHD a analogovými kamerami
  • Až 250m pro HD TVI kamery 720p
  • Až 250m pro HD TVI kamery 1080p
  • Až 250m pro HD TVI kamery 3MPix
  • Až 180m pro HD TVI kamery 4MPix
  • Až 180m pro HD TVI kamery 5MPix
  • Až 320m pro AHD kamery 720p
  • Až 320m pro AHD kamery 960p
  • Až 250m pro AHD kamery 1080p
  • Až 250m pro AHD kamery 3MPix
  • Až 200m pro AHD kamery 4MPix
  • Až 180m pro AHD kamery 5MPix
  • Dvě svorky pro připojení UTP kabelu
  • Integrovaná přepěťová ochrana TVS - Transient Voltage Suppressor
  • Anti statický design
  • Ochrana před bleskem
  • 60 dB ochrana proti přeslechům
  • ABS plastové pouzdro



UTP-HDP4100 - jednokanálový pasivní HD Video balun
Video Video Formát PAL, NTSC, SECAM
Pracovní frekvence do 42MHz
Maximální vzdálenost HD TVI 720P: 250m
HD TVI 1080P: 250m
HD TVI 3MPix: 250m
HD TVI 4MPix: 180m
HD TVI 5MPix: 180m		 AHD 720P: 320m
AHD 960P: 320m
AHD 1080P: 250m
AHD 3MPix: 250m
AHD 4MPix: 200m
AHD 5MPix: 200m
Ochrana proti přeslechům 15 kHz až 42 MHz - 60dB typ
Impedance Koaxiální kabel, BNC samec, 75Ω
UTP, svorkovnice, 100Ω
Útlum 1.5dB typ
Typ kabelu Síťový kabel Jeden nestíněný stáčený pár (pro každý videosignál) 24-16 AWG (0.5 - 1.31mm)
Kategorie kabelu 2 nebo lepší
Impedance 100 ± 20 Ω
Ochrana proti DC smyčkám 52Ω na 1000ft (18Ω na 100m)
Rozdílová kapacita 19 pF ⁄ ft max (62 pF ⁄ m max)
Napájení Není vyžadováno napájení převodníku
Konektor Koaxiální Video vstup ⁄ výstup BNC konektor - samec
UTP Video vstup ⁄ výstup Svorkovnice
Ochrany Přepěťová ochrana Obnovitelná polovodičová pojistka
Video Vstup 2kV (common mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Video Výstup 2kV (different mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Mechanické vlastnosti Kryt ABS plast
Barva Černá
Rozměry (D׊×V) 35.1 × 16.7 × 18.7mm (Bez BNC konektoru a kabelu)
Váha 40g
Provozní podmínky Provozní teplota -20°C ˜ 70°C
Relativní vlhkost 0 ˜ 95% (bez kondenzace)
Skladovací teploty -40°C ˜ 150°C



Objednací číslo: 61 132



UTP-HDP4100 video balun je pasivní zařízení, které umožňuje přenos v reálném čase CCTV HD video signálu přes nestíněné kroucené dvoulinky (UTP kabel). Jsou podporovány analogové kompozitní signály jakéhokoliv typu. UTP-HDP4100 je kompatibilní se všemi HD-TVI, AHD a analogovými kamerami. Ochrana proti přeslechům UTP-HDP4100 umožňuje přenášet až 4 video signály ve stejném UTP kabelu, nebo více videosignálů v jednom kabelovém svazku, jako telefonní kabely, datacom, nebo rozvody nízkého napětí. Vestavěná rázová ochrana pro ochranu video zařízení proti poškození napěťovými špičkami.
