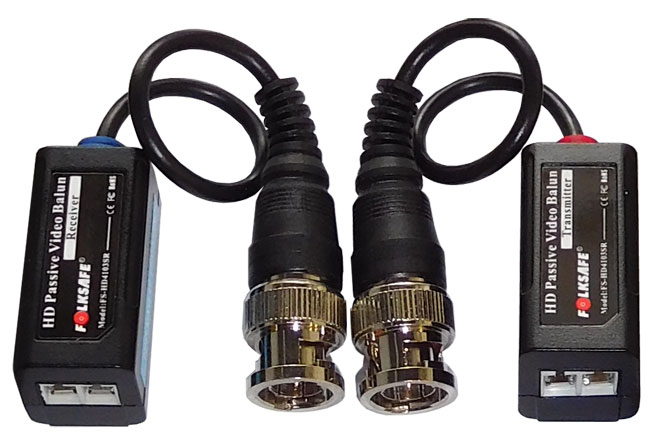

AHD-TVI video balun UTP-HDP4103P - pasivní sada

Obj. č.: 61130
AHD a HD-TVI balun UTP-HDP4103P - pasivní sada pro přenos AHD, TVI, CVI i CVBS signálu přes UTP kabel až na vzdálenost 200m ve vysokém rozlišení. Podporuje rozlišení 8MPix, 5MPix, 4MPix, 3MPix, 1080P, 720P, D1, CIF (obj. č.: 61130)
Cena bez DPH:
174,00 Kč
Cena s DPH:
210,54 Kč
Skladová dostupnost:
Varnsdorf: > 50 ks
Záruka:
24 měsíců
Porovnání

UTP kabel CAT5e 4P Cu, balení 100m

UTP kabel CAT5e 4P Cu, 4 × 2 × 0.5, balení po 100 m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60189)
Obj. č.: 60189
skladem: 4 ks
1 148,00 Kč 1 389,08 Kč s DPH

Venkovní UTP kabel CAT5e 4P Cu, balení 305m

Venkovní UTP kabel CAT5e 4P Cu, 4x2x0.5, balení po 305m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60197)
Obj. č.: 60197
skladem: 9 ks
3 407,00 Kč 4 122,47 Kč s DPH

UTP-HDP4103P - pasivní sada pro přenos AHD, HD-TVI a analogového signálu přes UTP kabel



Vlastnosti



  • Přenos přes UTP Cat5e / Cat6 v reálném čase
  • Nevyžaduje napájení
  • Kompatibilní s HD TVI, AHD a analogovými kamerami
  • Až 130m pro HD TVI kamery 8MPix
  • Až 150m pro AHD kamery 8MPix
  • Až 200m pro CVI kamery 8MPix
  • Až 400m pro CVBS kamery
  • Dvě šroubové svorky pro připojení UTP kabelu
  • Integrovaná přepěťová ochrana TVS - Transient Voltage Suppressor
  • Anti statický design
  • Ochrana před bleskem
  • 60 dB ochrana proti přeslechům
  • ABS plastové pouzdro



UTP-HDP4103P - jednokanálový pasivní HD Video balun
Video Video Formát PAL, NTSC, SECAM
Pracovní frekvence do 71 MHz
Maximální vzdálenost HD TVI 720P: 250m
HD TVI 1080P: 250m
HD TVI 3MPix: 250m
HD TVI 4MPix: 180m
HD TVI 5MPix: 180m
HD TVI 8MPix: 130m		 AHD 720P: 320m
AHD 960P: 320m
AHD 1080P: 250m
AHD 3MPix: 250m
AHD 4MPix: 200m
AHD 5MPix: 180m
AHD 8MPix: 150m		 CVI 720P: 440m
CVI 1080P: 250m
CVI 4MPix: 200m
CVI 8MPix: 200m
Ochrana proti přeslechům 15 kHz až 71 MHz - 60dB typ
Impedance Koaxiální kabel, BNC samec, 75Ω
UTP, svorkovnice, 100Ω
Útlum 1.5dB typ
Typ kabelu Síťový kabel Jeden nestíněný stáčený pár (pro každý videosignál) 24-16 AWG (0.5 - 1.31mm)
Kategorie kabelu 5e nebo lepší
Impedance 100 ± 20 Ω
Ochrana proti DC smyčkám 52Ω na 1000ft (18Ω na 100m)
Rozdílová kapacita 19 pF ⁄ ft max (62 pF ⁄ m max)
Napájení Není vyžadováno napájení převodníku
Konektor Koaxiální Video vstup ⁄ výstup BNC konektor - samec
UTP Video vstup ⁄ výstup Svorkovnice
Ochrany Přepěťová ochrana Obnovitelná polovodičová pojistka
Video Vstup 2kV (common mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Video Výstup 2kV (different mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Mechanické vlastnosti Kryt ABS plast
Barva Černá
Rozměry (D׊×V) 42.4 × 17.8 × 17.4 mm (Bez BNC konektoru a kabelu)
Váha 40g
Provozní podmínky Provozní teplota -20°C ˜ 70°C
Relativní vlhkost 0 ˜ 95% (bez kondenzace)
Skladovací teploty -40°C ˜ 150°C



Objednací číslo: 61 130



UTP-HDP4103P video balun je pasivní zařízení, které umožňuje přenos v reálném čase CCTV HD video signálu přes nestíněné kroucené dvoulinky (UTP kabel). Jsou podporovány analogové kompozitní signály jakéhokoliv typu. UTP-HDP4103 je kompatibilní se všemi HD-TVI a AHD analogovými kamerami. Ochrana proti přeslechům UTP-HDP4103 umožňuje přenášet až 4 video signály ve stejném UTP kabelu, nebo více videosignálů v jednom kabelovém svazku, jako telefonní kabely, datacom, nebo rozvody nízkého napětí. Vestavěná rázová ochrana pro ochranu video zařízení proti poškození napěťovými špičkami.
