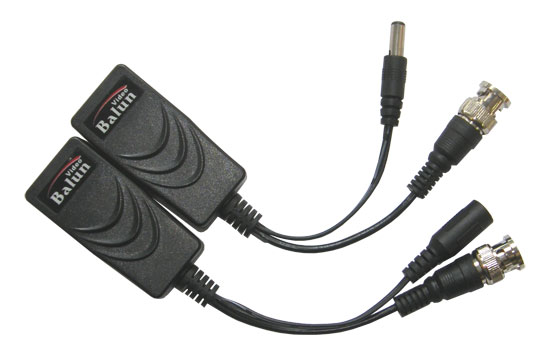

AHD-TVI video balun UTP-HD4301VP - pasivní sada pro video a napájení

Obj. č.: 61131
AHD a HD-TVI balun UTP-HD4301VP - pasivní sada pro přenos AHD, TVI a CVI signálu přes UTP kabel až na vzdálenost 200m ve vysokém rozlišení a CVBS signál až na 400m . Podporuje rozlišení 8MPix, 5MPix, 4MPix, 3MPix, 1080P, 720P, D1, CIF (obj. č.: 61131)
Cena bez DPH:
309,00 Kč
Cena s DPH:
373,89 Kč
Skladová dostupnost:
Varnsdorf: > 50 ks
Záruka:
24 měsíců

UTP kabel CAT5e 4P Cu, 4 × 2 × 0.5, balení po 100 m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60189)
Obj. č.: 60189
skladem: 10 ks
1 148,00 Kč 1 389,08 Kč s DPH
Venkovní UTP kabel CAT5e 4P Cu, 4x2x0.5, balení po 305m, vhodný pro rozvody IT sítí a s použitím videobalunů i pro přenos videosignálu kamerového systému (obj. č.: 60197)
Obj. č.: 60197
skladem: 6 ks
3 407,00 Kč 4 122,47 Kč s DPH
Konektor RJ45 krimpovací Cat5 - drát, pro kabel pro připojení IP kamery nebo DVR rekordéru do sítě LAN (obj. č.: 65017)
Obj. č.: 65017
skladem: 7 ks
5,00 Kč 6,05 Kč s DPH

UTP-HD4301VP - pasivní sada pro přenos AHD, HD-TVI a analogového videa a napájení přes UTP kabel



Vlastnosti



  • Přenos přes UTP Cat5e / Cat6 v reálném čase
  • Nevyžaduje napájení
  • Kompatibilní s HD TVI a AHD analogovými kamerami
  • Až 250m pro HD TVI kamery 720p
  • Až 250m pro HD TVI kamery 1080p
  • Až 250m pro HD TVI kamery 3MPix
  • Až 180m pro HD TVI kamery 5MPix
  • Až 320m pro AHD kamery 720p
  • Až 320m pro AHD kamery 960p
  • Až 250m pro AHD kamery 1080p
  • Až 250m pro AHD kamery 3MPix
  • Až 200m pro AHD kamery 4MPix
  • Až 180m pro AHD kamery 5MPix
  • Konektor RJ45 pro jednoduché připojení UTP kabelu
  • Integrovaná přepěťová ochrana TVS - Transient Voltage Suppressor
  • Anti statický design
  • Ochrana před bleskem
  • 60 dB ochrana proti přeslechům
  • ABS plastové pouzdro



UTP-HD4301VP - pasivní HD Video balun
Video Video Formát PAL, NTSC, SECAM
Pracovní frekvence do 42MHz
Maximální vzdálenost HD TVI 720P: 250m
HD TVI 1080P: 250m
HD TVI 3MPix: 250m
HD TVI 4MPix: 180m
HD TVI 5MPix: 180m
HD TVI 8MPix: 130m
AHD 720P: 320m
AHD 960P: 320m
AHD 1080P: 250m
AHD 3MPix: 250m
AHD 4MPix: 200m
AHD 5MPix: 180m
AHD 8MPix: 150m
Ochrana proti přeslechům 15 kHz až 42 MHz - 60dB typ
Impedance Koaxiální kabel, BNC samec, 75Ω
UTP, 100Ω
Útlum 1.5dB typ
Typ kabelu Síťový kabel Jeden nestíněný stáčený pár (pro každý videosignál) 24-16 AWG (0.5 - 1.31mm)
Kategorie kabelu 2 nebo lepší
Impedance 100 ± 20 Ω
Ochrana proti DC smyčkám 52Ω na 1000ft (18Ω na 100m)
Rozdílová kapacita 19 pF ⁄ ft max (62 pF ⁄ m max)
Napájení Není vyžadováno napájení převodníku
Konektor Koaxiální Video vstup ⁄ výstup BNC konektor - samec
UTP Video vstup ⁄ výstup Konektor RJ45
Ochrany Přepěťová ochrana Obnovitelná polovodičová pojistka
Video Vstup 2kV (common mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Video Výstup 2kV (different mode), 10⁄700µs IEC6100-4-5⁄1955 (GB⁄T 1726, 5-1999)
Mechanické vlastnosti Kryt ABS plast
Barva Černá
Rozměry (D׊×V) 60.4 × 29 × 20.4 mm (Bez BNC konektoru a kabelu)
Váha 60g
Provozní podmínky Provozní teplota -20°C ˜ 70°C
Relativní vlhkost 0 ˜ 95% (bez kondenzace)
Skladovací teploty -40°C ˜ 150°C





Zapojení konektoru RJ45



T568A
Zeleno-bílá + Video
Zelená - Video
Oranžovo-bílá - Napájení
Modrá - Napájení
Modro-bílá - Napájení
Oranžová + Napájení
Hnědo-bílá + Napájení
Hnědá + Napájení
T568B
Oranžovo-bílá + Video
Oranžová - Video
Zeleno-bílá - Napájení
Modrá - Napájení
Modro-bílá - Napájení
Zelená + Napájení
Hnědo-bílá + Napájení
Hnědá + Napájení

Závislost úbytku napájení na vzdálenosti

Platí pro kabel UTP cat5e/6 - zapojení - 1 pár pro video + 3páry pro napájení

Typ kamery HD-TVI 720P ⁄ 1080P ⁄ 3MP ⁄ 5MP AHD 720P ⁄ 960P ⁄ 1080P ⁄ 3MP ⁄ 4MP ⁄ 5MP
Vstupní napětí převodníku 12V DC 15V DC 18V DC 24V DC 12V DC 15V DC 18V DC 24V DC
Napětí u kamery 9.8V DC 9.8V DC 9.8V DC 9.8V DC 10.2V DC 10.2V DC 10.2V DC 10.2V DC
200mA spotřeba kamery 150m 270m >270m >270m 120m 350m >360m >350m
300mA spotřeba kamery 100m 220m >270m >270m 80m 200m 360m >350m
400mA spotřeba kamery 75m 180m >270m >270m 50m 160m 250m >350m
500mA spotřeba kamery 50m 130m 240m >270m 40m 130m 200m >350m
600mA spotřeba kamery 40m 120m 200m >270m 30m 100m 160m 350m
800mA spotřeba kamery 30m 90m 150m 260m <30m 80m 125m 240m
1000mA spotřeba kamery 20m 60m 128m 220m <30m 55m 100m 195m

Objednací číslo: 61 131



UTP-HD4301VP video balun je pasivní zařízení, které umožňuje přenos v reálném čase CCTV HD video signálu a napájení přes nestíněné kroucené dvoulinky (UTP kabel). Jsou podporovány analogové kompozitní signály jakéhokoliv typu. UTP-HDP4103 je kompatibilní se všemi HD-TVI a AHD analogovými kamerami. Ochrana proti přeslechům UTP-HDP4301VP umožňuje přenášet až 4 video signály(bez napájení) ve stejném UTP kabelu, nebo více videosignálů v jednom kabelovém svazku, jako telefonní kabely, datacom, nebo rozvody nízkého napětí. Vestavěná rázová ochrana pro ochranu video zařízení proti poškození napěťovými špičkami.
